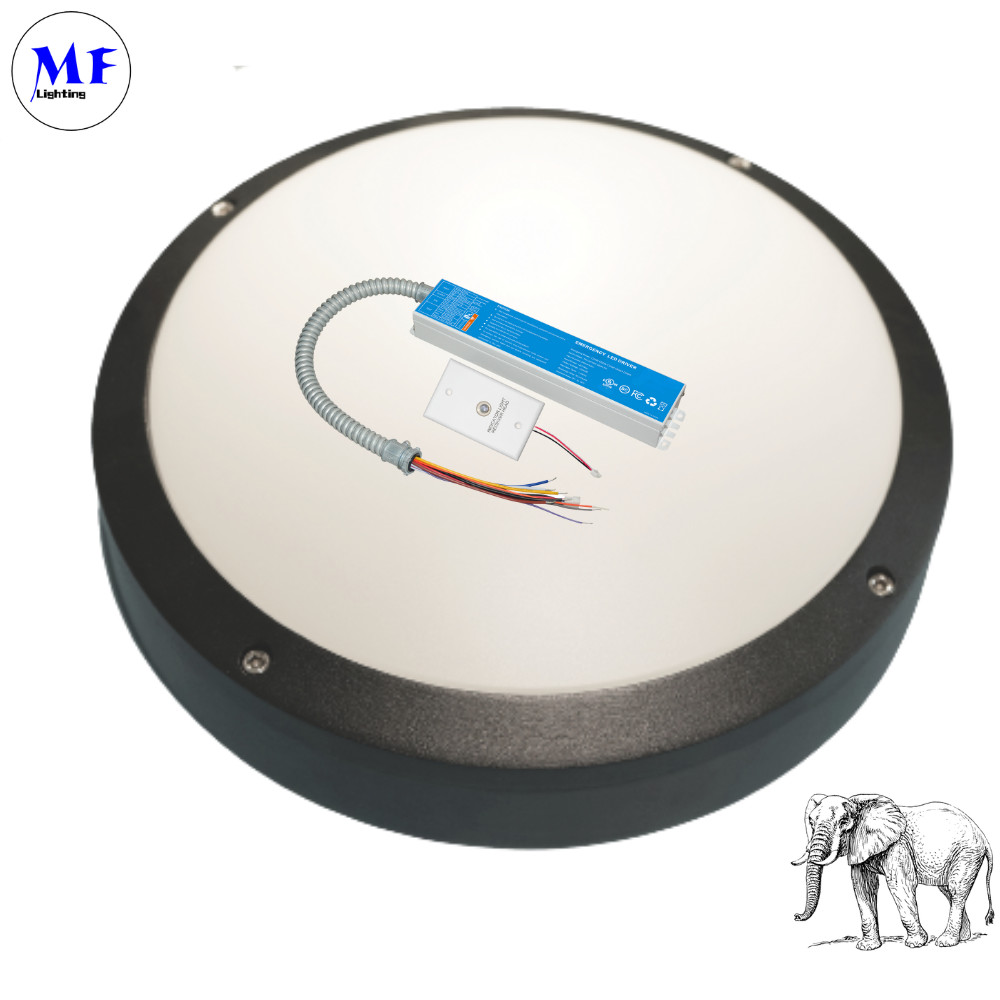

IP40 15W Panic Light Ballast UL Terdaftar LED Emergency Driver Untuk Lampu Langit-langit

Deskripsi Produk

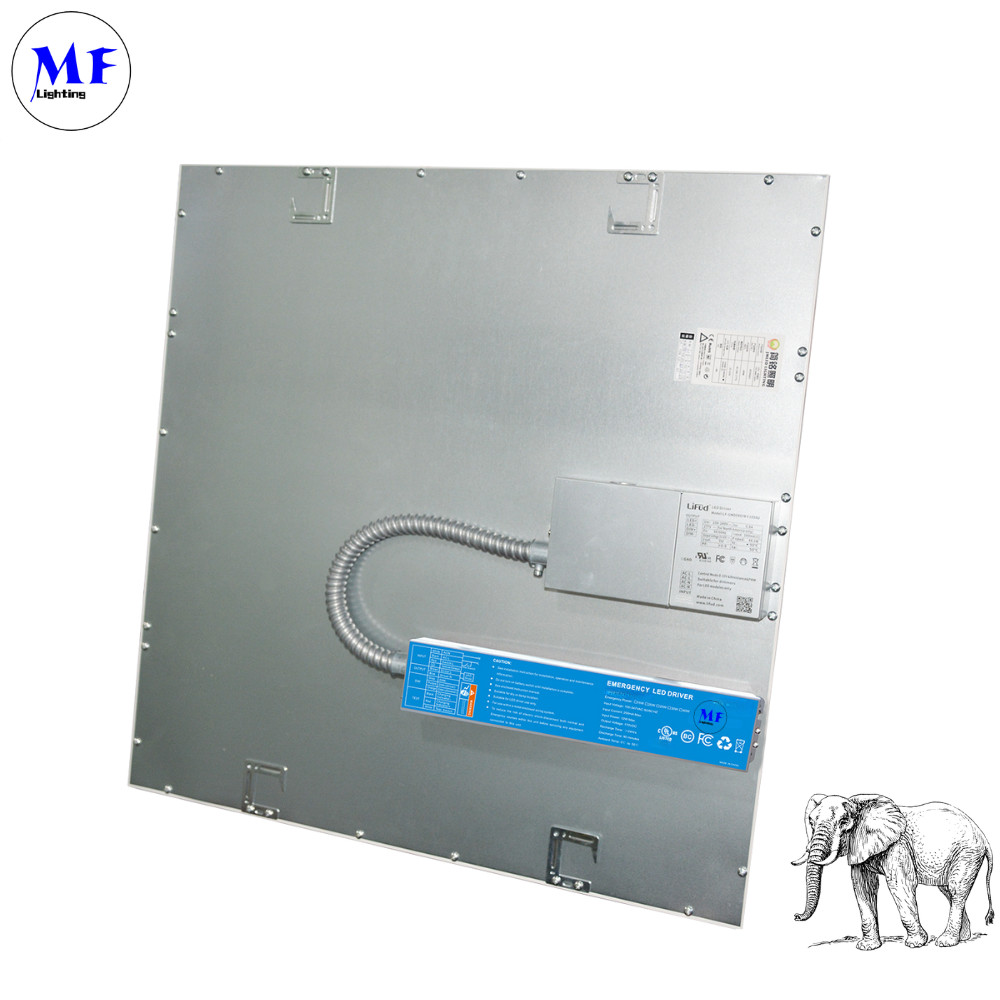

Balast Lampu Darurat LED IP40 15W dengan Daftar UL untuk Lampu Plafon

deskripsi produk

Deskripsi

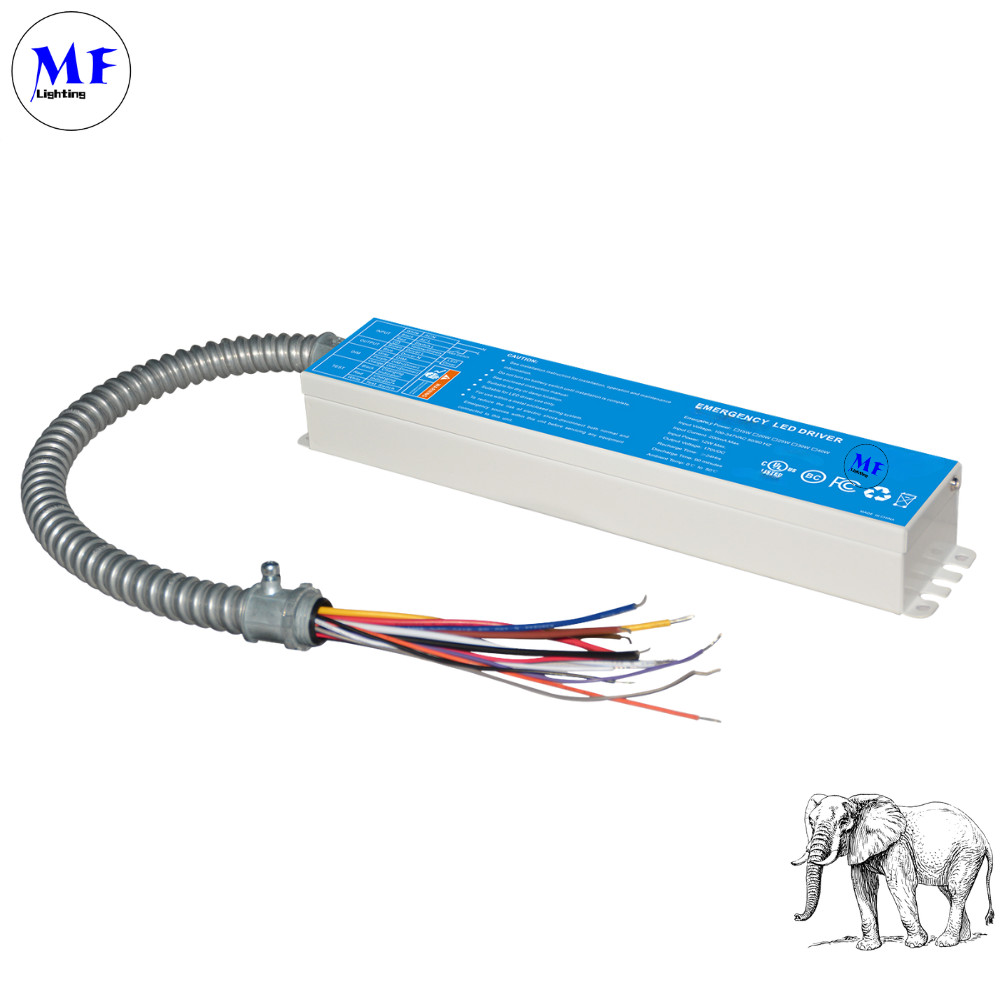

Driver Darurat LED MF-EM-xxW-170 adalah solusi daya cadangan yang andal dan serbaguna yang dirancang untuk menjaga pencahayaan selama pemadaman listrik AC. Sesuai dengan standar UL924 dan CSA C22.2 NO.141, ia memberikan daya darurat mulai dari 15W hingga 40W dengan output DC 170V yang stabil, didukung oleh baterai Li-ion tahan lama yang menyediakan waktu pengoperasian 90 menit. Driver ini memiliki fungsi pengujian mandiri, melakukan pengujian bulanan otomatis selama 30 detik dan pengujian pelepasan tahunan penuh untuk memastikan keandalan sistem. Ia mendukung beberapa opsi kontrol, termasuk peredupan 0-10V, peredup TRIAC, dan pengoperasian berbasis sensor (DC12V/AC120V), membuatnya dapat beradaptasi untuk berbagai pengaturan pencahayaan. Dengan rentang tegangan input yang luas (100-347V AC), perlindungan suhu berlebih, dan garansi 5 tahun, ia dibuat untuk daya tahan dan keselamatan. Desainnya yang ringkas (12,01" × 2,36" × 1,57"), sangat ideal untuk aplikasi komersial, industri, dan perumahan di mana pencahayaan darurat sangat penting.


Keuntungan:

Kepatuhan Regulasi
Bersertifikasi UL924 & CSA C22.2 NO.141 untuk AS/Kanada, memastikan keselamatan dan keandalan dalam aplikasi pencahayaan darurat.
Rentang Daya Luas
Menawarkan output darurat 15W-40W dengan 170V DC, mendukung berbagai beban pencahayaan untuk penggunaan komersial/perumahan.
Pengujian Mandiri Cerdas
Secara otomatis melakukan pengujian pelepasan bulanan 30 detik dan tahunan penuh, secara proaktif mendeteksi masalah sistem atau baterai.
Kompatibilitas Multi-Kontrol
Bekerja dengan peredup 0-10V, peredup TRIAC, dan sensor DC12V/AC120V untuk integrasi pencahayaan yang fleksibel.
Cadangan Baterai yang Kuat
Baterai Li-ion menyediakan waktu pengoperasian 90 menit dengan pengisian ulang 24 jam, ditambah perlindungan suhu berlebih untuk keselamatan.
Ringkas & Tahan Lama
Desain hemat ruang (12,01"×2,36"×1,57") dengan garansi 5 tahun, dibuat untuk kinerja jangka panjang dalam kondisi yang keras.

Fitur
Terdaftar UL untuk AS dan Kanada
Terdaftar di UL924 dan diuji sesuai CSA C22.2 NO.141 Pemasangan di lapangan atau pabrik
Output tegangan tinggi
Konsumsi energi rendah Kepatuhan CEC
Daya output konstan
Pengujian mandiri
Baterai: perlindungan suhu berlebih


spesifikasi

​

Tegangan Input	100~347Vac,50/60Hz
Arus Input	200mA maks.
Peringkat Daya Input	12W maks.
Tegangan Output	170Vdc
Daya Darurat	15W
Waktu Pengisian Ulang	24 Jam
Waktu Pelepasan	90 menit
Baterai	Li-ion 2500mAh-14.8V
Garansi	5 Tahun
Suhu Ambien	32~122 F(0....+50 ºC)
Berat	3,66 lbs(1,4kg)
Tingkat IP	IP40

​​

OPERASI (STATUS INDIKATOR)	Keterangan
Merah Solid NYALA	Sistem OK/AC OK
Merah Berkedip (1s nyala, 1s mati, berputar)	Inverter mikro cadangan bekerja di Mode darurat
Merah Berkedip (0,5s nyala, 0,5s mati, berputar)	Baterai tidak terdeteksi, periksa baterai koneksi

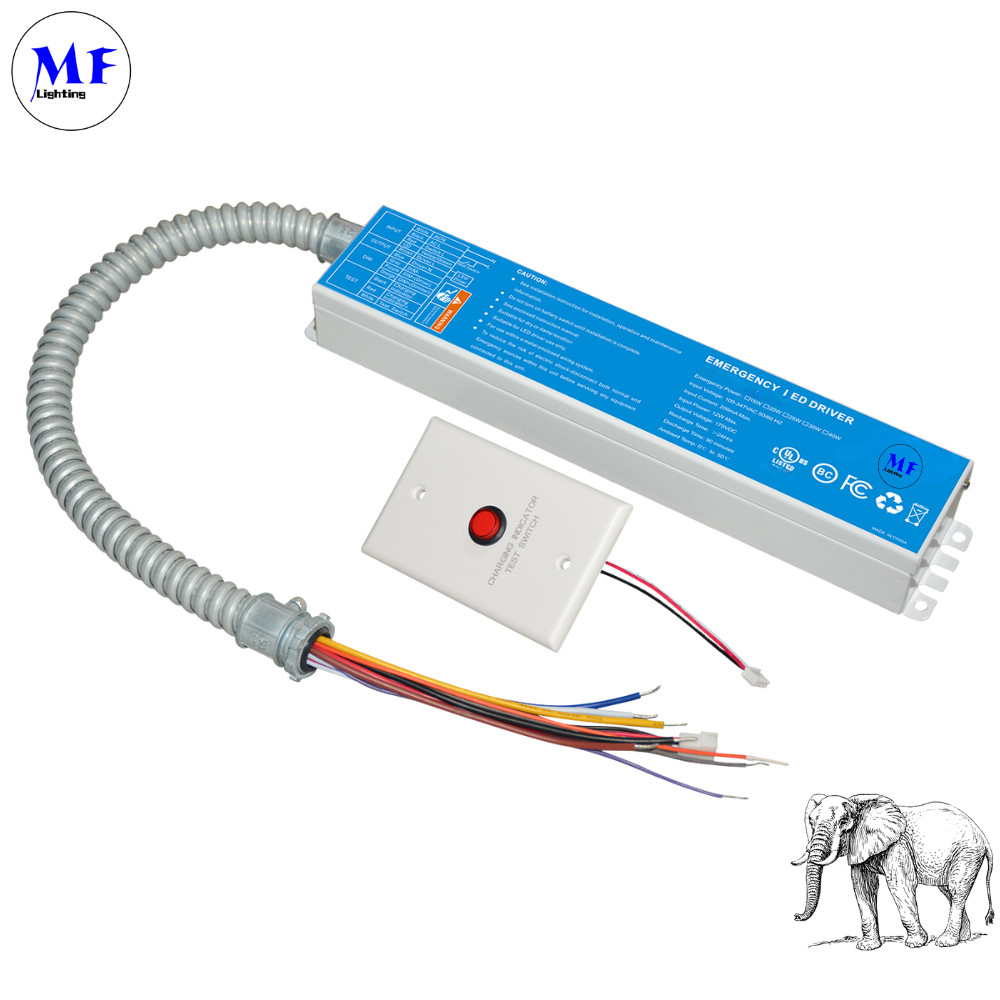

Tombol uji
0S
0S

​

ukuran yang berbeda

​

No. Model.	Output                  Tegangan	Darurat             Daya	Baterai Jenis
MF-EM-15W-170	170Vdc	15W	Li-ion 2500mAh-14.8V
MF-EM-25W-170		25W	Li-ion 4400mAh-14.8V
MF-EM-30W-170		30W	Li-ion 5200mAh-14.8V
MF-EM-40W-170		40W	Li-ion 5000mAh-18.5V

​

​Uji Mandiri
Berisi sirkuit kontrol/monitor yang akan melakukan uji pelepasan selama 30 detik sebulan sekali dan uji pelepasan setahun sekali. Pada saat ini, unit mensimulasikan kegagalan daya AC dan secara otomatis beralih ke mode darurat. Selama pengujian rutin, unit akan memantau pengoperasian beban LED, tegangan baterai, dan durasi darurat, jika unit mendeteksi masalah apa pun, indikator akan berkedip dengan cepat

Diagram pengkabelan

Koneksi AC Dasar
Menunjukkan pengkabelan dasar untuk input daya AC langsung (100-347V) ke driver darurat
Mencakup koneksi netral (AC-N) dan saluran (AC-L) dengan pembumian yang tepat
Integrasi Sistem Peredup 0-10V
Menggambarkan koneksi dengan driver LED yang dapat diredupkan 0-10V
Merinci pengkabelan untuk saluran kontrol dim+ (ungu) dan dim- (merah muda)
Mempertahankan fungsionalitas darurat sambil mengaktifkan kontrol peredupan
Kompatibilitas Peredup TRIAC
Menunjukkan pengkabelan untuk sistem peredupan pemotongan fase (TRIAC)
Menunjukkan koneksi yang tepat dari kabel panas (hitam), beban (merah), dan netral (putih) peredup
Mencakup persyaratan pembumian untuk pengurangan kebisingan
Pengaturan Kontrol Sakelar Dinding
Menyediakan konfigurasi pengkabelan kontrol hidup/mati yang sederhana
Mempertahankan kemampuan pengoperasian darurat
Menunjukkan pengkabelan kaki sakelar yang tepat untuk pengoperasian yang andal
Integrasi Sensor DC12V
Merinci koneksi sensor tegangan rendah (12V DC)
Menggambarkan pengkabelan daya sensor dan antarmuka kontrol peredupan
Menunjukkan pemeliharaan fungsi pencahayaan darurat
Aplikasi Sensor AC120V
Mencakup pemasangan sensor tegangan saluran
Menunjukkan pengkabelan beban sensor yang tepat
Mencakup perlindungan sirkuit pengoperasian darurat

Ukur

Aplikasi

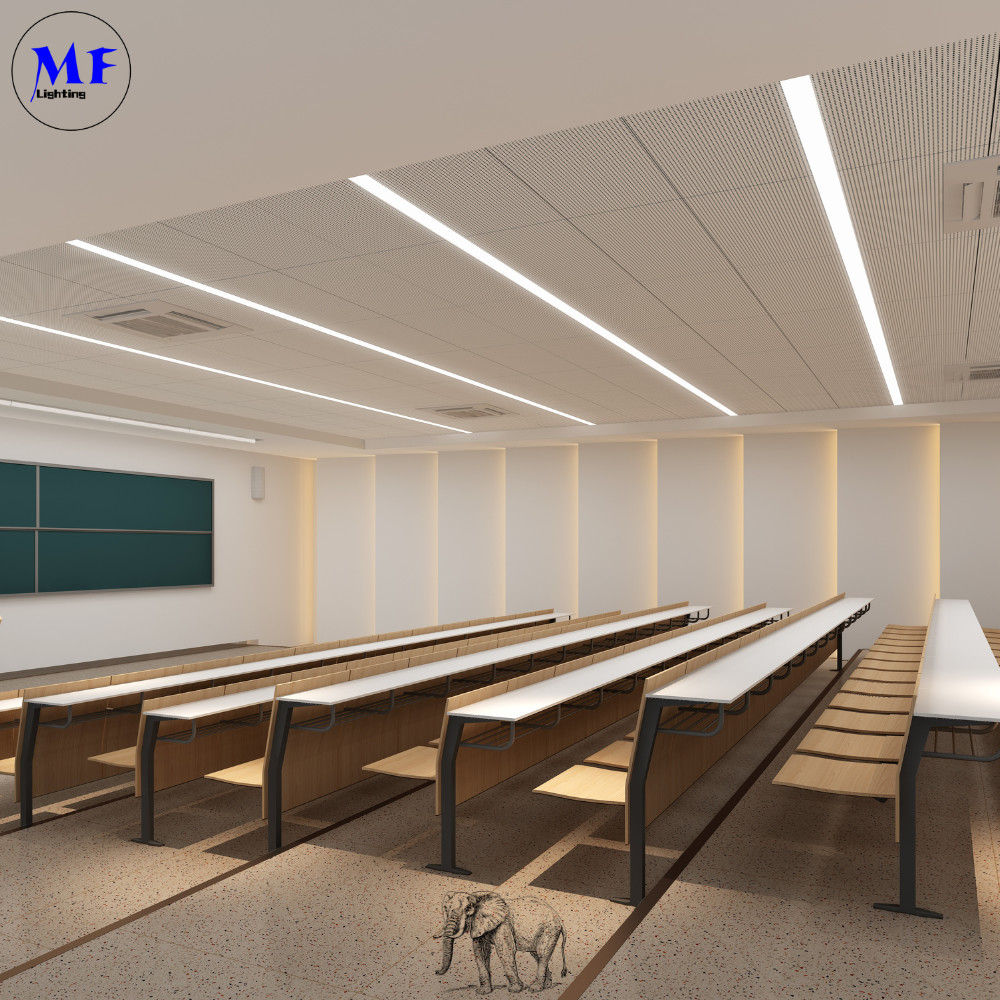

1. Gedung Komersial & Kantor
Skenario: Pencahayaan darurat di koridor, tangga, dan rambu keluar.
Konfigurasi: Biasanya menggunakan Diagram 2 (Sakelar Dinding) atau Diagram 4 (Sakelar Dinding Non-Dimmable) untuk kontrol hidup/mati yang sederhana.
Mengapa? Memastikan kepatuhan terhadap peraturan keselamatan (UL924) sambil mempertahankan penerangan selama pemadaman listrik.
2. Toko Ritel & Ruang Pamer
Skenario: Pencahayaan LED yang dapat diredupkan untuk suasana yang dapat disesuaikan.
Konfigurasi: Menggunakan Diagram 1 (Peredup 0-10V) atau Diagram 5 (Sensor DC12V) untuk kontrol peredupan yang halus.
Mengapa? Memungkinkan penyesuaian kecerahan sambil memastikan fungsionalitas pencahayaan darurat.
3. Teater, Hotel & Restoran
Skenario: Pencahayaan suasana dengan cadangan darurat.
Konfigurasi: Menggunakan Diagram 3 (Peredup TRIAC) untuk kompatibilitas peredupan pemotongan fase.
Mengapa? Mendukung peredup dinding tradisional sambil menyediakan cadangan daya darurat.
4. Fasilitas Industri & Gudang
Skenario: Pencahayaan teluk tinggi dengan pengoperasian darurat.
Konfigurasi: Menggunakan Diagram 6 (Sensor AC120V) untuk pencahayaan yang diaktifkan gerakan.
Mengapa? Meningkatkan efisiensi energi dengan kontrol sensor sambil memenuhi persyaratan keselamatan.
5. Rumah Tinggal & Rumah Pintar
Skenario: Pencahayaan darurat di lorong atau area kritis.
Konfigurasi: Menggunakan Diagram 2 (Sakelar Dinding) atau Diagram 5 (Sensor DC12V) untuk otomatisasi.
Mengapa? Menyediakan integrasi yang mulus dengan sistem pencahayaan rumah sambil memastikan keselamatan.
